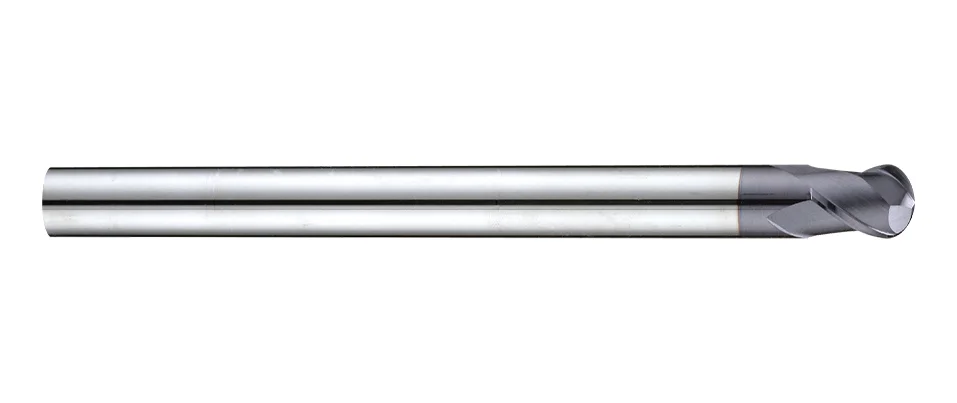

B242X ボールエンドミル

㎜ ASIA
  • 2枚刃ボールエンドミル/ ロング
  • 様々な素材の切削に使用できます。
  • 多層ナノコーティングにより、優れた耐摩耗性を実現。
  • S型ボールヘッド形状の設計により、安定な切削をできます。
  • 硬さHRC48以下の素材に対応できます。
  • MG carbide
  • 塗層種類2
  • 螺旋角 2-2
  • 刀具刃數1-5
  • N 10度 - 3頁
  • 切削邊緣2
  • 機械加工方式 4-2
  • 機械加工方式 4-3
  • 機械加工方式 4-4
お問合せ ダウンロード
前へ 次へ

Steel < 48HRC

P H M K N S

被削材

P H M K N
GR1 GR2 GR3 GR4 GR5 GR8 GR9 GR11
炭素鋼(カーボンスチール) 低炭素合金鋼<24HRC 高炭素合金鋼<30HRC 焼き入れ鋼 30-38HRC 焼き入れ鋼 38-48HRC ステンレス鋼 ダグタイル 鋳鉄 銅合金

製品仕様

仕様フィルター
Dc
R
Lc
L
d
z
Dc R Lc L d z
0 -0.02 ±0.01 mm mm h6
1 0.5R 2 70 3 2
2 1R 4 70 3 2
3 1.5R 6 80 4 2
4 2R 8 80 4 2
5 2.5R 10 100 6 2
6 3R 12 100 6 2
8 4R 14 130 8 2
10 5R 18 160 10 2
12 6R 22 180 12 2
16 8R 30 210 16 2
20 10R 38 210 20 2
