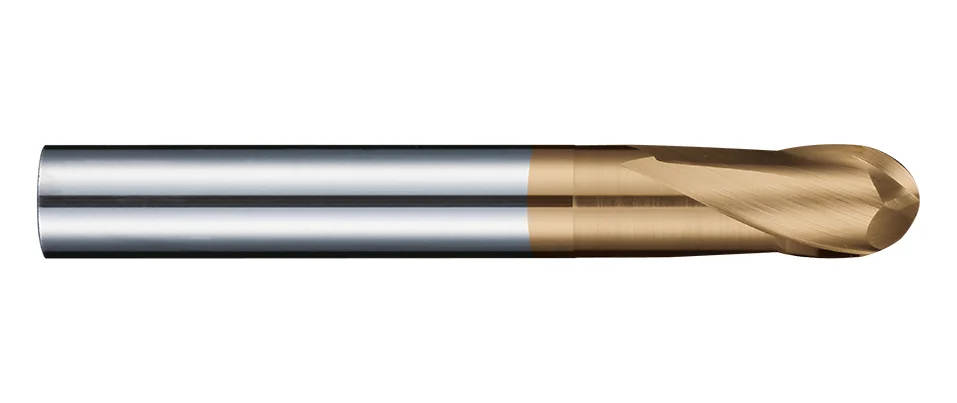

B272ATX 超硬ボールエンドミル

㎜ ASIA
  • 2枚刃ボールエンドミル／ロング
  • SMG超硬素材とナノ多層膜コーティングを施することで、潤滑性と耐摩耗性を高めています。
  • S字形状のボールヘッド及び小エッジデザインを採用。
  • ツールの寿命が延長を実現。
  • 高硬度の素材の仕上げに適しています。
  • 刀具材料3
  • 塗層種類4
  • 螺旋角 2-2
  • 刀具刃數1-5
  • N (-10)度) - 17頁
  • 切削邊緣2
  • 機械加工方式 4-2
  • 機械加工方式 4-3
  • 機械加工方式 4-4
お問合せ ダウンロード
前へ 次へ

Hardened Steel 40-70HRC

P H M K N S

被削材

H
GR4 GR5 GR6
焼き入れ鋼 30-38HRC 焼き入れ鋼 38-48HRC 焼き入れ鋼 48-56HRC

製品仕様

仕様フィルター
Dc
R
Lc
L
d
z
Dc R Lc L d z
0 -0.02 ±0.005 mm mm h5
0.1 0.05R 0.1 40 4 2
0.2 0.1R 0.2 40 4 2
0.3 0.15R 0.3 40 4 2
0.4 0.2R 0.4 40 4 2
0.5 0.25R 0.5 40 4 2
0.6 0.3R 0.6 40 4 2
0.8 0.3R 0.8 40 4 2
1 0.5R 1 40 4 2
1.5 0.75R 1.5 40 4 2
2 1R 2 45 6 2
2.5 1.25R 2.5 45 6 2
3 1.5R 3 45 6 2
4 2R 4 45 6 2
5 2.5R 5 50 6 2
6 3R 6 50 6 2
8 4R 8 60 8 2
10 5R 10 72 10 2
12 6R 12 75 12 2
