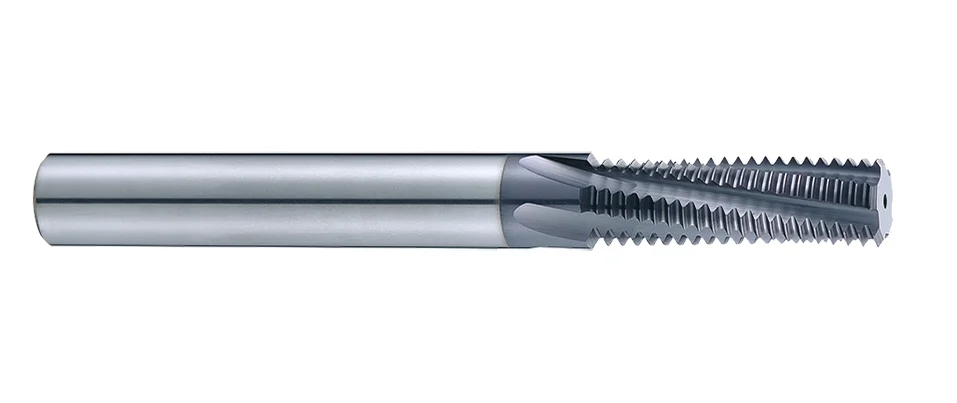

Steel < 48HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
被削材
P | H | M | K | |||
---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR8 | GR9 |
炭素鋼(カーボンスチール) | 低炭素合金鋼<24HRC | 高炭素合金鋼<30HRC | 焼き入れ鋼 30-38HRC | 焼き入れ鋼 38-48HRC | ステンレス鋼 | ダグタイル 鋳鉄 |
製品仕様
Thread | Thread | Pitch | Dc | Lc | L | d | L1 | t | z |
---|---|---|---|---|---|---|---|---|---|
Coarse | Fine | mm | mm | mm | mm | h6 | mm | mm | t |
M1x0.25 | 0.25 | 0.72 | 0.25 | 50 | 4 | 2.8 | 3 | 1 | |
M1.2x0.25 | 0.25 | 0.91 | 0.25 | 50 | 4 | 3.3 | 3 | 1 | |
M1.4x0.3 | 0.3 | 1.05 | 0.3 | 50 | 4 | 3.8 | 3 | 1 | |
M1.6x0.35 | 0.35 | 1.2 | 0.35 | 50 | 4 | 4.3 | 3 | 1 | |
M1.8x0.35 | 0.35 | 1.3 | 0.35 | 50 | 4 | 4.8 | 3 | 1 | |
M2x0.4 | 0.4 | 1.5 | 1.2 | 50 | 4 | 4.5 | 3 | 3 | |
M2.5x0.45 | 0.45 | 1.9 | 1.4 | 50 | 4 | 5.6 | 3 | 3 | |
M3x0.5 | M3.5~M16x0.5 | 0.5 | 2.4 | 1.5 | 50 | 4 | 6.5 | 3 | 3 |
M4×0.7 | 0.7 | 3.1 | 2.1 | 50 | 6 | 8.7 | 3 | 3 | |
M5×0.8 | 0.8 | 4 | 2.4 | 50 | 6 | 10.8 | 3 | 3 | |
M6x1 | 1 | 4.5 | 13 | 60 | 6 | 15 | 4 | 4 | |
M8x1.25 | 1.25 | 6 | 17.8 | 65 | 6 | — | 4 | 4 | |
M10x1.5 | 1.5 | 7.5 | 22.5 | 70 | 8 | 25 | 4 | 4 | |
M12×1.75 | 1.75 | 9.5 | 26.3 | 80 | 10 | 27 | 5 | 5 | |
M14x2 | 2 | 10 | 30 | 90 | 10 | — | 5 | 5 | |
M16×2 | 2 | 12 | 34 | 100 | 12 | — | 5 | 5 | |
M20x2.5 | 2.5 | 16 | 42.5 | 110 | 16 | — | 5 | 5 |
