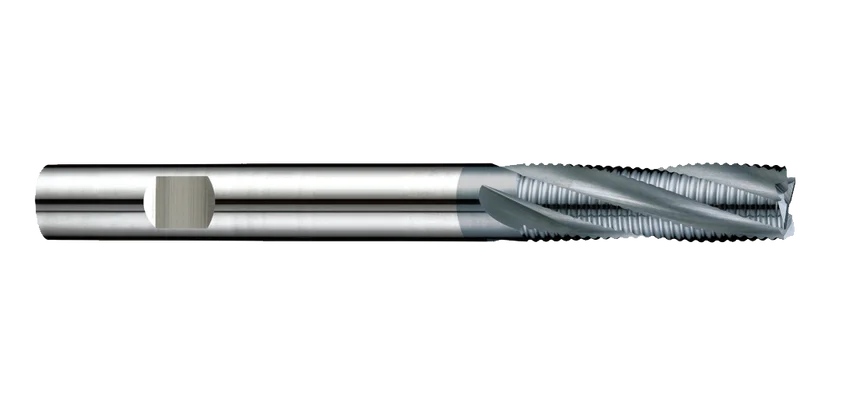

F609HX-HB ラフィングエンドミル

㎜ DIN
  • 外周刃にピッチニック波形より、切り屑を効果的にカットできます。
  • 多層ナノ膜コーティングにより、優れた潤滑性と耐摩耗性を実現しています。
  • 48HRCまでのあらゆる鋼や鋳鉄の加工に適しています。
  • 荒削りや重切削の用途に適しています。
  • VHM-carbide
  • ALTiCrNHX
  • 螺旋角 4-1
  • 3-4Z (square)
  • corner edge 45度 (0.3-0.5) - 117頁
  • HR
  • 1
  • 2
  • 3
  • 機械加工方式 4-5
お問合せ ダウンロード
前へ 次へ

Steel < 48HRC

P H M K N S

被削材

P H M K
GR1 GR2 GR3 GR4 GR5 GR8 GR9
炭素鋼(カーボンスチール) 低炭素合金鋼<24HRC 高炭素合金鋼<30HRC 焼き入れ鋼 30-38HRC 焼き入れ鋼 38-48HRC ステンレス鋼 ダグタイル 鋳鉄

製品仕様

仕様フィルター
Dc
Lc
L
d
z
Dc Lc L d 45゜ z
h10 mm mm h5 mm T
6 19 63 6 0.4 3
8 28 72 8 0.4 3
10 34 84 10 0.5 4
12 40 97 12 0.5 4
16 48 108 16 0.5 4
20 56 122 20 0.5 4
