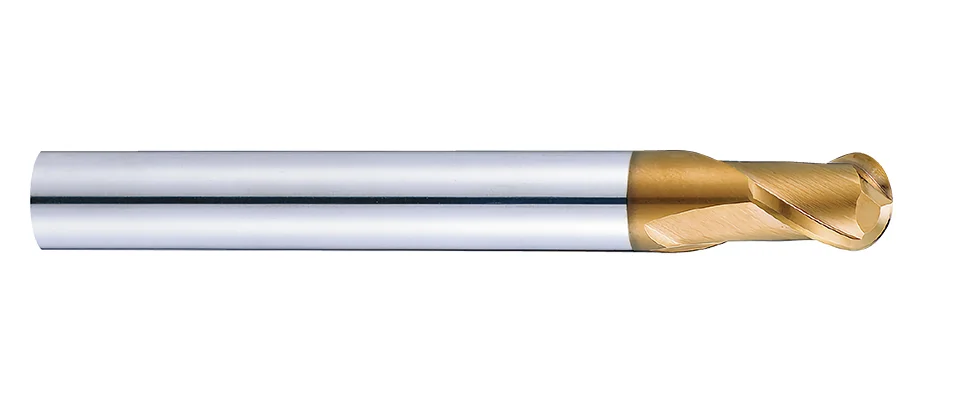

B273ATX 極超微粒鎢鋼塗層圓頭立銑刀

公制 亞規
  • 2刃短槽圓頭立加長立銑刀
  • 採用SMG特極超微粒碳化鎢鋼材料,並搭配奈米多層膜塗層具有優異的潤滑及耐磨性。
  • S型球頭幾何設計,刃部小刃帶設計。
  • 具有良好的刀具壽命。
  • 球頭R值公差更加精密。
  • 適用於高硬度材料、高精密模具加工。
  • 刀具材料3
  • 塗層種類4
  • 螺旋角 2-2
  • 刀具刃數1-5
  • N (-10)度) - 17頁
  • 切削邊緣2
  • 機械加工方式 4-2
  • 機械加工方式 4-3
  • 機械加工方式 4-4

Hardened Steel 40-70HRC

P H M K N S

Work Material

H
GR5 GR6 GR7
38~48HRC 硬化鋼 48~56HRC 硬化鋼 56~68HRC 硬化鋼

產品規格

篩選器
Dc
R
Lc
L
d
z
Dc R Lc L d z
0 -0.02 ±0.005 mm mm h5
1 0.5R 1.5 50 4 2
1.5 0.75R 2.5 50 4 2
2 1R 3 50 6 2
2.5 1.25R 4 50 6 2
3 1.5R 4.5 70 6 2
4 2R 6 70 6 2
5 2.5R 7.5 80 6 2
6 3R 9 80 6 2
8 4R 12 100 8 2
10 5R 15 100 10 2
12 6R 18 110 12 2
