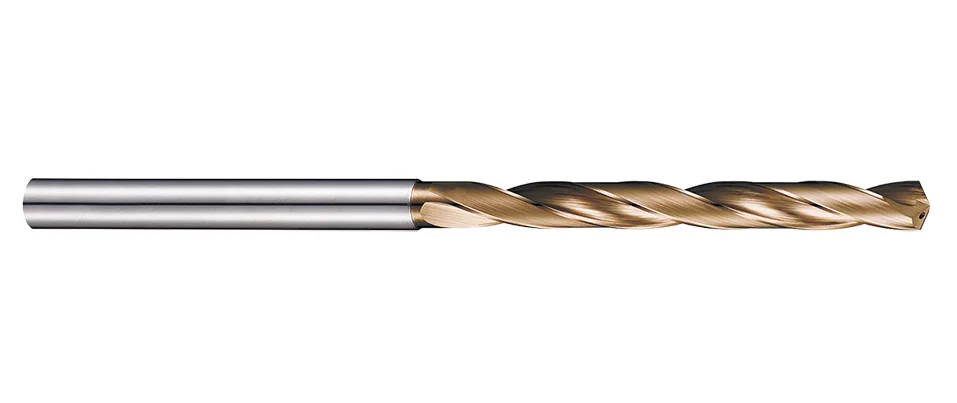

D423TX-5 超微粒鎢鋼塗層內冷高速鑽頭

公制 亞規
  • JIS 5XD中心出水鑽頭
  • 具有減少軸向力的140° S型鑽尖設計。
  • 高排屑的溝槽形狀設計。
  • 採用奈米多層膜塗層具有優異的潤滑及耐磨性。
  • 中心出水孔能有效降低切削點的溫度及增強排屑適用切削HRC48以下的各種鋼材、鑄鐵…等材料鑽孔應用。
  • 適合5倍Dc鑽孔深度。
  • MG carbide
  • 塗層種類4
  • 5XD
  • 刀具刃數4-6
  • 夾角140度
加入詢問單 目錄頁下載
上一頁 下一頁

Steel < 52HRC

P H M K N S

Work Material

P H M K S
GR1 GR2 GR3 GR4 GR5 GR6 GR8 GR9 GR15 GR16 GR17
鋼鐵 <24HRC 低合金鋼鐵 <30HRC 高合金鋼鐵 30~38HRC 硬化鋼 38~48HRC 硬化鋼 48~56HRC 硬化鋼 不鏽鋼 鑄鐵 鈦合金 鎳 高溫合金

產品規格

篩選器
Dc
Lc
L
d
Dc Lc L d
h7 mm mm h6
3 28 78 3
3.1 32 86 4
3.2 32 86 4
3.3 32 86 4
3.4 32 86 4
3.5 32 86 4
3.6 36 86 4
3.7 36 86 4
3.8 36 86 4
3.9 36 86 4
4 36 86 4
4.1 40 95 5
4.2 40 95 5
4.3 40 95 5
4.4 40 95 5
4.5 40 95 5
4.6 44 95 5
4.7 44 95 5
4.8 44 95 5
4.9 44 95 5
5 44 95 5
5.1 44 97 6
5.2 44 97 6
5.3 44 97 6
5.4 44 97 6
5.5 44 97 6
5.6 48 97 6
5.7 48 97 6
5.8 48 97 6
5.9 48 97 6
6 48 97 6
6.1 52 109 7
6.2 52 109 7
6.3 52 109 7
6.4 52 109 7
6.5 52 109 7
6.6 56 109 7
6.7 56 109 7
6.8 56 109 7
6.9 56 109 7
7 56 109 7
7.1 60 116 8
7.2 60 116 8
7.3 60 116 8
7.4 60 116 8
7.5 60 116 8
7.6 64 116 8
7.7 64 116 8
7.8 64 116 8
7.9 64 116 8
8 64 116 8
8.1 68 127 9
8.2 68 127 9
8.3 68 127 9
8.4 68 127 9
8.5 68 127 9
8.6 72 127 9
8.7 72 127 9
8.8 72 127 9
8.9 72 127 9
9 72 127 9
9.1 76 139 10
9.2 76 139 10
9.3 76 139 10
9.4 76 139 10
9.5 76 139 10
9.6 80 139 10
9.7 80 139 10
9.8 80 139 10
9.9 80 139 10
10 80 139 10
10.1 84 149 11
10.2 84 149 11
10.3 84 149 11
10.4 84 149 11
10.5 84 149 11
10.6 88 149 11
10.7 88 149 11
10.8 88 149 11
10.9 88 149 11
11 88 149 11
11.1 92 163 12
11.2 92 163 12
11.3 92 163 12
11.4 92 163 12
11.5 92 163 12
11.6 96 163 12
11.7 96 163 12
11.8 96 163 12
11.9 96 163 12
12 96 163 12
12.5 100 167 13
13 104 167 13
13.5 108 176 14
14 112 176 14
14.5 116 185 15
15 120 185 15
15.5 124 194 16
16 128 194 16
