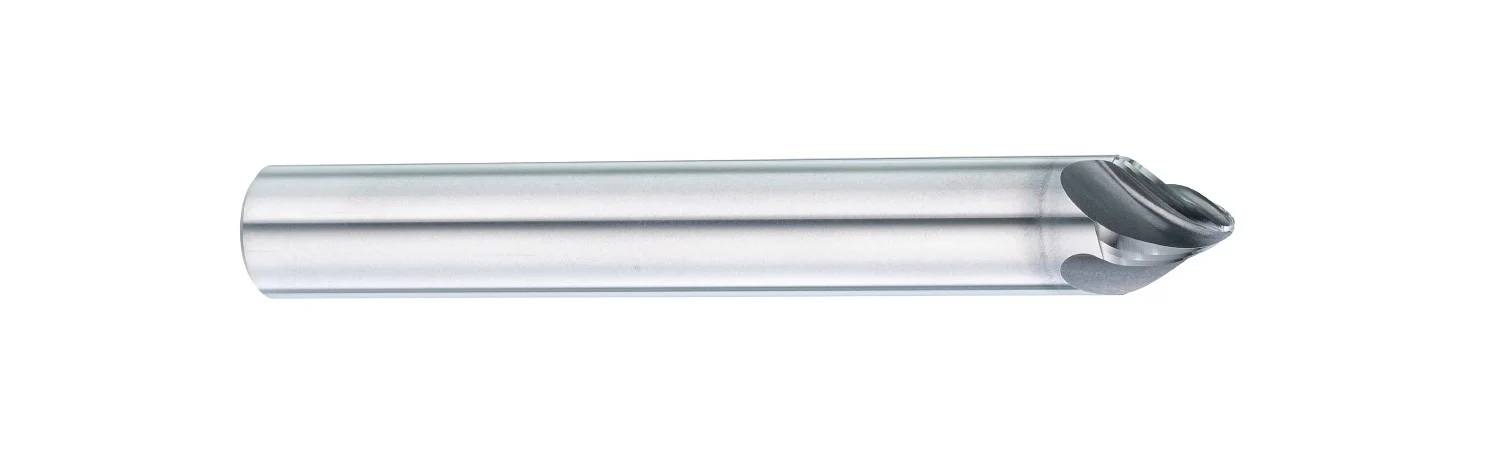

Q138FX

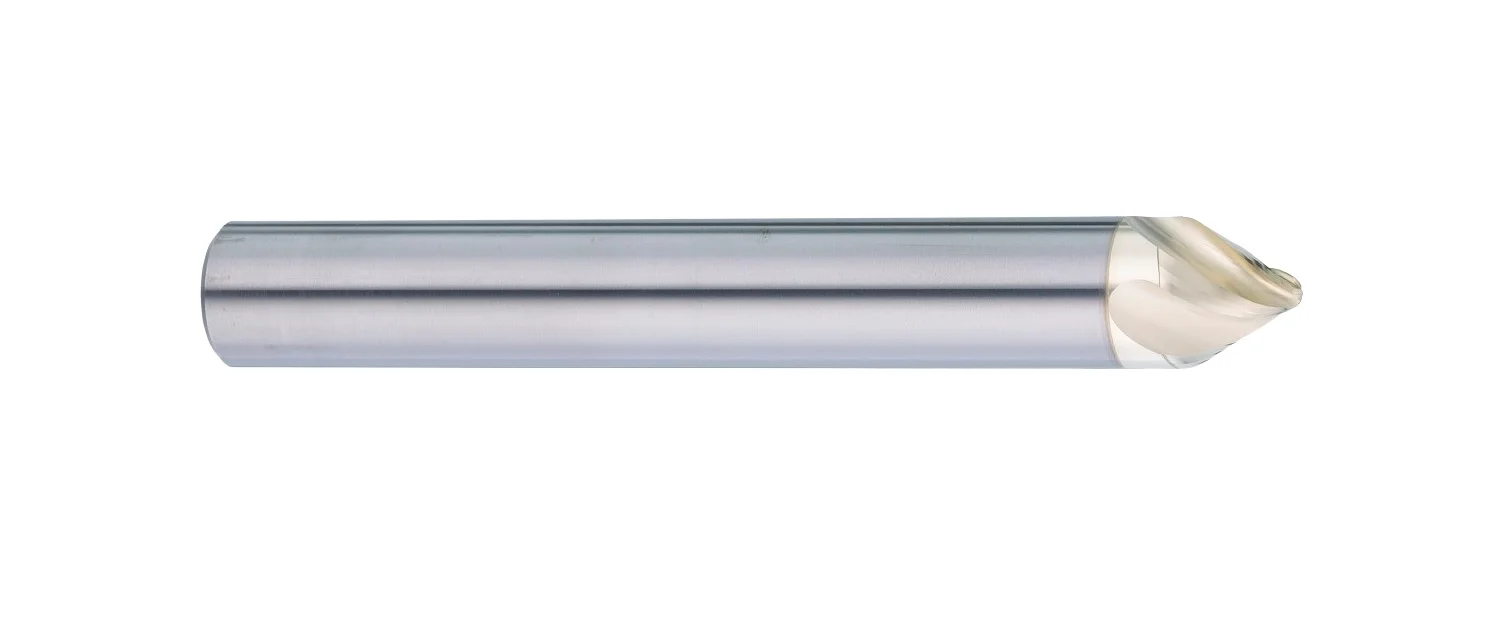

Q138SX
Q138FX
Q138SX

Q138FX / Q138SX 超微粒鎢鋼塗層5軸用立銑刀(錐度型)

公制 亞規
  • 專門定義的輪廓，可大幅縮短周期時間並大大提高了表面光潔度。
  • 具有三個切向半徑的錐形，並提供多種角度，以實現最佳性能和最佳間隙任何工件的角度。
  • 4刃幾何形狀，專為多軸設備上適用於鋼鐵、不鏽鋼、高溫合金…等精加工設計。
  • AlCrN 塗層具有高硬度及潤滑度，適用於切削鋼鐵、不鏽鋼…等金屬材料。
  • AlTiXZrN塗層具有高潤滑度及抗沾黏性，適用於切削鎳基合金及高溫合金、不銹鋼、鈦合金…等難削材料。
  • MG carbide
  • 5
  • 1_1
  • 螺旋角 2-2
  • 刀具刃數3-5
  • 2024-12-25_095453
  • 切削邊緣2
  • 2024-12-25_110618
加入詢問單 目錄頁下載
上一頁 下一頁

P H M K N S

Work Material

P H M S
GR1 GR5 GR6 GR8 GR15 GR16 GR17
鋼鐵 38~48HRC 硬化鋼 48~56HRC 硬化鋼 不鏽鋼 鈦合金 鎳 高溫合金

產品規格

篩選器
Lc
L
d
z
Code No. Lc L d 45゜ z
mm mm h6 A°
Q138FX 15.55 72 10 15 4
18.49 75 12 15 4
24.66 100 16 15 4
30.82 100 20 15 4
15.55 72 10 15 4
18.49 75 12 15 4
24.66 100 16 15 4
30.82 100 20 15 4
8.13 72 10 30 4
9.85 75 12 30 4
12.93 100 16 30 4
16.16 100 20 30 4
8.13 72 10 30 4
9.85 75 12 30 4
12.93 100 16 30 4
16.16 100 20 30 4
5 72 10 45 4
6 75 12 45 4
8 100 16 45 4
10 100 20 45 4
5 72 10 45 4
6 75 12 45 4
8 100 16 45 4
10 100 20 45 4
Q138SX 15.55 72 10 15 4
18.49 75 12 15 4
24.66 100 16 15 4
30.82 100 20 15 4
15.55 72 10 15 4
18.49 75 12 15 4
24.66 100 16 15 4
30.82 100 20 15 4
8.13 72 10 30 4
9.85 75 12 30 4
12.93 100 16 30 4
16.16 100 20 30 4
8.13 72 10 30 4
9.85 75 12 30 4
12.93 100 16 30 4
16.16 100 20 30 4
5 72 10 45 4
6 75 12 45 4
8 100 16 45 4
10 100 20 45 4
5 72 10 45 4
6 75 12 45 4
8 100 16 45 4
10 100 20 45 4
