Stainless
| P | H | M | K | N | S |
|---|---|---|---|---|---|
Work Material
| M | S | ||
|---|---|---|---|
| GR8 | GR15 | GR16 | GR17 |
| 不鏽鋼 | 鈦合金 | 鎳 | 高溫合金 |
產品規格
| Code No. | Dc | Lc | L | d | z |
|---|---|---|---|---|---|
| 0 -0.02 | mm | mm | h6 | ||

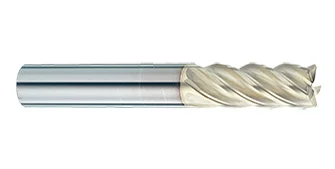

| E233SX | 3 | 8 | 50 | 6 | 4 |
| 4 | 11 | 50 | 6 | 4 | |
| 5 | 13 | 50 | 6 | 4 | |
| 6 | 16 | 50 | 6 | 4 | |
| 8 | 20 | 60 | 8 | 4 | |
| 10 | 22 | 72 | 10 | 4 | |
| 12 | 26 | 75 | 12 | 4 | |

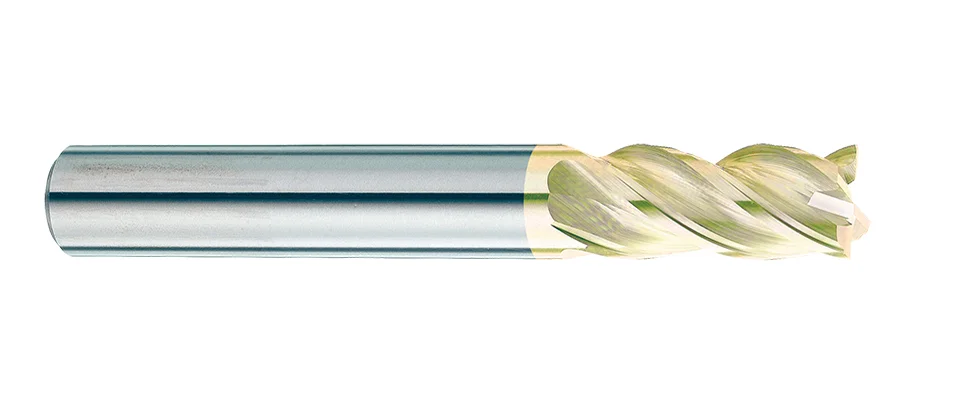

| E234SX | 3 | 8 | 50 | 6 | 5 |
| 4 | 11 | 50 | 6 | 5 | |
| 5 | 13 | 50 | 6 | 5 | |
| 6 | 16 | 50 | 6 | 5 | |
| 8 | 20 | 60 | 8 | 5 | |
| 10 | 22 | 72 | 10 | 5 | |
| 12 | 26 | 75 | 12 | 5 |
