Steel < 52HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | M | K | N | ||||
---|---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR8 | GR9 | GR10 | GR11 |
鋼鐵 | <24HRC 低合金鋼鐵 | <30HRC 高合金鋼鐵 | 30~38HRC 硬化鋼 | 38~48HRC 硬化鋼 | 不鏽鋼 | 鑄鐵 | 鋁 | 銅 |

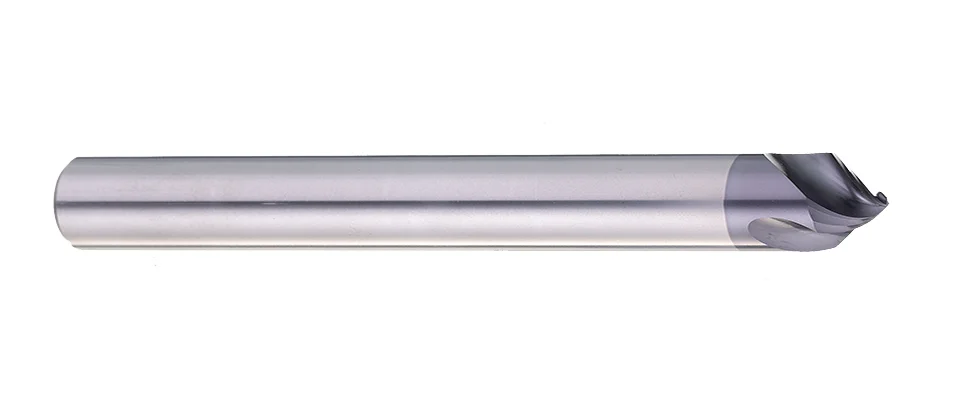

產品規格
Dc | Lc | L | d | D1 | z |
---|---|---|---|---|---|
0 -0.02 | mm | mm | h6 | mm | |
2 | 0.9 | 38 | 3 | 0.2 | 3 |
3 | 1.35 | 38 | 3 | 0.3 | 3 |
4 | 1.8 | 50 | 4 | 0.4 | 3 |
5 | 2.25 | 50 | 6 | 0.5 | 3 |
6 | 2.7 | 50 | 6 | 0.6 | 3 |
8 | 3.6 | 60 | 8 | 0.8 | 3 |
10 | 4.5 | 72 | 10 | 1 | 3 |
12 | 5.4 | 75 | 12 | 1.2 | 3 |
16 | 7.2 | 90 | 16 | 1.6 | 3 |
20 | 9 | 100 | 20 | 2 | 3 |
