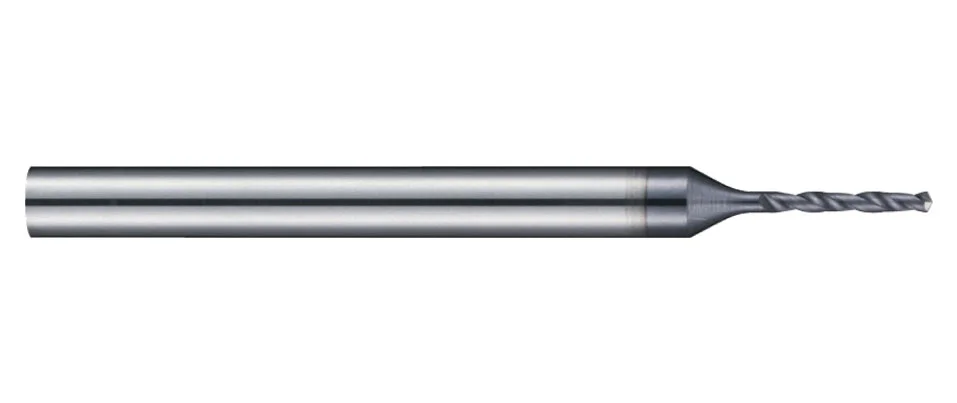

D420HX-3 Micro Precision Drills

METRIC ASIA
  • Micro Precision Drills
  • 140° X-shape drill tip design which included sharp and strength.
  • Dc. range from 0.1 to 2.0mm with every 0.01mm as size range.
  • Good wear resistance and lubrication with Nano multilayer coating.
  • Suitable for drilling application with Steels which is under HRC30, Stainless Steels, Cast Iron, Aluminium, Copper…etc.
  • MG carbide
  • ALTiCrNHX
  • 螺旋角30度 3XD (185頁)
  • 刀具刃數1-6
  • 120度(0.19) 140度(0.20)- 185頁

Steel < 30HRC

P H M K N S

Work Material

P M K N
GR1 GR2 GR3 GR8 GR9 GR10 GR11 GR12
Carbon Steel <24HRC Low-alloyed Steel <30HRC Hi-alloyed Steel Stainless Steel Cast Iron Aluminium Copper Plastics

Product Specification

Product Filter
Dc
Lc
L
d
Dc Lc L d
0 -0.005 mm mm h6
0.1 0.6 38 3
0.11 0.6 38 3
0.12 0.8 38 3
0.13 0.8 38 3
0.14 0.8 38 3
0.15 1 38 3
0.16 1 38 3
0.17 1 38 3
0.18 1.2 38 3
0.19 1.2 38 3
0.2 1.5 38 3
0.21 1.5 38 3
0.22 1.5 38 3
0.23 1.5 38 3
0.24 1.5 38 3
0.25 1.5 38 3
0.26 1.5 38 3
0.27 1.5 38 3
0.28 1.5 38 3
0.29 1.5 38 3
0.3 1.5 38 3
0.31 2 38 3
0.32 2 38 3
0.33 2 38 3
0.34 2 38 3
0.35 2 38 3
0.36 2 38 3
0.37 2 38 3
0.38 2 38 3
0.39 2.5 38 3
0.4 2.5 38 3
0.41 2.5 38 3
0.42 2.5 38 3
0.43 2.5 38 3
0.44 2.5 38 3
0.45 2.5 38 3
0.46 2.5 38 3
0.47 2.5 38 3
0.48 2.5 38 3
0.49 3 38 3
0.5 3 38 3
0.51 3 38 3
0.52 3 38 3
0.53 3 38 3
0.54 3.5 38 3
0.55 3.5 38 3
0.56 3.5 38 3
0.57 3.5 38 3
0.58 3.5 38 3
0.59 3.5 38 3
0.6 3.5 38 3
0.61 4 38 3
0.62 4 38 3
0.63 4 38 3
0.64 4 38 3
0.65 4 38 3
0.66 4 38 3
0.67 4 38 3
0.68 4.5 38 3
0.69 4.5 38 3
0.7 4.5 38 3
0.71 4.5 38 3
0.72 4.5 38 3
0.73 4.5 38 3
0.74 4.5 38 3
0.75 4.5 38 3
0.76 5 38 3
0.77 5 38 3
0.78 5 38 3
0.79 5 38 3
0.8 5 38 3
0.81 5 38 3
0.82 5 38 3
0.83 5 38 3
0.84 5 38 3
0.85 5 38 3
0.86 5.5 38 3
0.87 5.5 38 3
0.88 5.5 38 3
0.89 5.5 38 3
0.9 5.5 38 3
0.91 5.5 38 3
0.92 5.5 38 3
0.93 5.5 38 3
0.94 5.5 38 3
0.95 5.5 38 3
0.96 6 38 3
0.97 6 38 3
0.98 6 38 3
0.99 6 38 3
1 6 38 3
1.01 6 38 3
1.02 6 38 3
1.03 6 38 3
1.04 6 38 3
1.05 6 38 3
1.06 6 38 3
1.07 7 42 3
1.08 7 42 3
1.09 7 42 3
1.1 7 42 3
1.11 7 42 3
1.12 7 42 3
1.13 7 42 3
1.14 7 42 3
1.15 7 42 3
1.16 7 42 3
1.17 7 42 3
1.18 7 42 3
1.19 8 42 3
1.2 8 42 3
1.21 8 42 3
1.22 8 42 3
1.23 8 42 3
1.24 8 42 3
1.25 8 42 3
1.26 8 42 3
1.27 8 42 3
1.28 8 42 3
1.29 8 42 3
1.3 8 42 3
1.31 8 42 3
1.32 8 42 3
1.33 9 42 3
1.34 9 42 3
1.35 9 42 3
1.36 9 42 3
1.37 9 42 3
1.38 9 42 3
1.39 9 42 3
1.4 9 42 3
1.41 9 42 3
1.42 9 42 3
1.43 9 42 3
1.44 9 42 3
1.45 9 42 3
1.46 9 42 3
1.47 9 42 3
1.48 9 42 3
1.49 9 42 3
1.5 9 42 3
1.51 10 42 3
1.52 10 42 3
1.53 10 42 3
1.54 10 42 3
1.55 10 42 3
1.56 10 42 3
1.57 10 42 3
1.58 10 42 3
1.59 10 42 3
1.6 10 42 3
1.61 10 42 3
1.62 10 42 3
1.63 10 42 3
1.64 10 42 3
1.65 10 42 3
1.66 10 42 3
1.67 10 42 3
1.68 10 42 3
1.69 10 42 3
1.7 10 42 3
1.71 11 42 3
1.72 11 42 3
1.73 11 42 3
1.74 11 42 3
1.75 11 42 3
1.76 11 42 3
1.77 11 42 3
1.78 11 42 3
1.79 11 42 3
1.8 11 42 3
1.81 11 42 3
1.82 11 42 3
1.83 11 42 3
1.84 11 42 3
1.85 11 42 3
1.86 11 42 3
1.87 11 42 3
1.88 11 42 3
1.89 11 42 3
1.9 11 42 3
1.91 12 50 3
1.92 12 50 3
1.93 12 50 3
1.94 12 50 3
1.95 12 50 3
1.96 12 50 3
1.97 12 50 3
1.98 12 50 3
1.99 12 50 3
2 12 50 3
2.01 12 50 3
2.02 12 50 3
2.03 12 50 3
2.04 12 50 3
2.05 12 50 3
2.06 12 50 3
2.07 12 50 3
2.08 12 50 3
2.09 12 50 3
2.1 12 50 3
2.11 12 50 3
2.12 12 50 3
2.13 13 50 3
2.14 13 50 3
2.15 13 50 3
2.16 13 50 3
2.17 13 50 3
2.18 13 50 3
2.19 13 50 3
2.2 13 50 3
2.21 13 50 3
2.22 13 50 3
2.23 13 50 3
2.24 13 50 3
2.25 13 50 3
2.26 13 50 3
2.27 13 50 3
2.28 13 50 3
2.29 13 50 3
2.3 13 50 3
2.31 13 50 3
2.32 13 50 3
2.33 13 50 3
2.34 13 50 3
2.35 13 50 3
2.36 13 50 3
2.37 14 50 3
2.38 14 50 3
2.39 14 50 3
2.4 14 50 3
2.41 14 50 3
2.42 14 50 3
2.43 14 50 3
2.44 14 50 3
2.45 14 50 3
2.46 14 50 3
2.47 14 50 3
2.48 14 50 3
2.49 14 50 3
2.5 14 50 3
2.51 14 50 3
2.52 14 50 3
2.53 14 50 3
2.54 14 50 3
2.55 14 50 3
2.56 14 50 3
2.57 14 50 3
2.58 14 50 3
2.59 14 50 3
2.6 14 50 3
2.61 14 50 3
2.62 14 50 3
2.63 14 50 3
2.64 14 50 3
2.65 14 50 3
2.66 16 50 3
2.67 16 50 3
2.68 16 50 3
2.69 16 50 3
2.7 16 50 3
2.71 16 50 3
2.72 16 50 3
2.73 16 50 3
2.74 16 50 3
2.75 16 50 3
2.76 16 50 3
2.77 16 50 3
2.78 16 50 3
2.79 16 50 3
2.8 16 50 3
2.81 16 50 3
2.82 16 50 3
2.83 16 50 3
2.84 16 50 3
2.85 16 50 3
2.86 16 50 3
2.87 16 50 3
2.88 16 50 3
2.89 16 50 3
2.9 16 50 3
2.91 16 50 3
2.92 16 50 3
2.93 16 50 3
2.94 16 50 3
2.95 16 50 3
2.96 16 50 3
2.97 16 50 3
2.98 16 50 3
2.99 16 50 3
3 16 50 3
