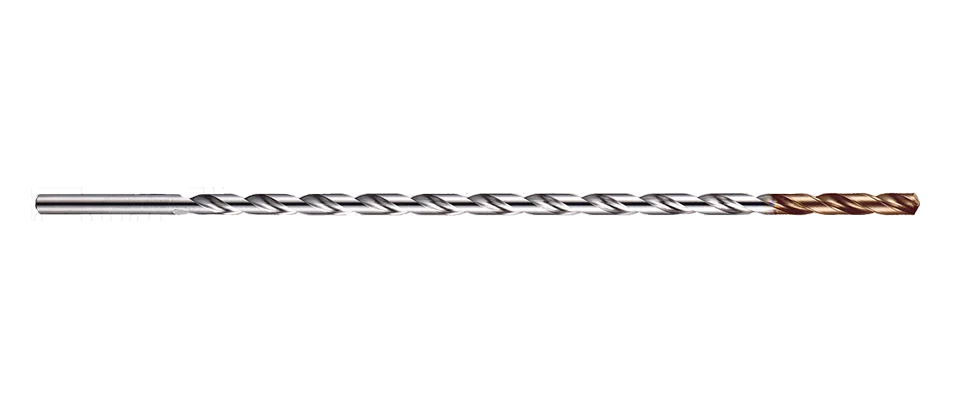

D423TX-12 Oil-Feed High Performance Drills
METRIC
ASIA
- JIS 12XD Drills with Oil-Feed
- 138° S-shape drill tip design to reduce axial force.
- Design with groove shape to provide higher chip removal rates.
- Good wear resistance and lubrication with Nano multilayer coating.
- Oil-feed design could reduce temperature effectively and increase chip removal rates during cutting process.
- Application for drilling with Steels which under 48HRC, Cast Iron…etc.
- Suitable for drilling with 12XD depth.
Steel < 52HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | M | K | S | |||||
---|---|---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR8 | GR9 | GR15 | GR16 | GR17 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | Stainless Steel | Cast Iron | Titanium | Nickel | High Temp Alloys |
Product Specification
Dc | Lc | L | d |
---|---|---|---|
h7 | mm | mm | h6 |
3 | 51 | 99 | 3 |
3.1 | 60 | 108 | 4 |
3.2 | 60 | 108 | 4 |
3.3 | 60 | 108 | 4 |
3.4 | 60 | 108 | 4 |
3.5 | 60 | 108 | 4 |
3.6 | 68 | 116 | 4 |
3.7 | 68 | 116 | 4 |
3.8 | 68 | 116 | 4 |
3.9 | 68 | 116 | 4 |
4 | 68 | 116 | 4 |
4.1 | 77 | 127 | 5 |
4.2 | 77 | 127 | 5 |
4.3 | 77 | 127 | 5 |
4.4 | 77 | 127 | 5 |
4.5 | 77 | 127 | 5 |
4.6 | 85 | 135 | 5 |
4.7 | 85 | 135 | 5 |
4.8 | 85 | 135 | 5 |
4.9 | 85 | 135 | 5 |
5 | 85 | 135 | 5 |
5.1 | 94 | 146 | 6 |
5.2 | 94 | 146 | 6 |
5.3 | 94 | 146 | 6 |
5.4 | 94 | 146 | 6 |
5.5 | 94 | 146 | 6 |
5.6 | 102 | 154 | 6 |
5.7 | 102 | 154 | 6 |
5.8 | 102 | 154 | 6 |
5.9 | 102 | 154 | 6 |
6 | 102 | 154 | 6 |
6.1 | 111 | 164 | 7 |
6.2 | 111 | 164 | 7 |
6.3 | 111 | 164 | 7 |
6.4 | 111 | 164 | 7 |
6.5 | 111 | 164 | 7 |
6.6 | 119 | 172 | 7 |
6.7 | 119 | 172 | 7 |
6.8 | 119 | 172 | 7 |
6.9 | 119 | 172 | 7 |
7 | 119 | 172 | 7 |
7.1 | 128 | 182 | 8 |
7.2 | 128 | 182 | 8 |
7.3 | 128 | 182 | 8 |
7.4 | 128 | 182 | 8 |
7.5 | 128 | 182 | 8 |
7.6 | 136 | 190 | 8 |
7.7 | 136 | 190 | 8 |
7.8 | 136 | 190 | 8 |
7.9 | 136 | 190 | 8 |
8 | 136 | 190 | 8 |
8.5 | 145 | 200 | 9 |
9 | 153 | 208 | 9 |
9.5 | 162 | 218 | 10 |
10 | 170 | 226 | 10 |
10.5 | 179 | 240 | 11 |
11 | 187 | 248 | 11 |
11.5 | 196 | 258 | 12 |
12 | 204 | 266 | 12 |
