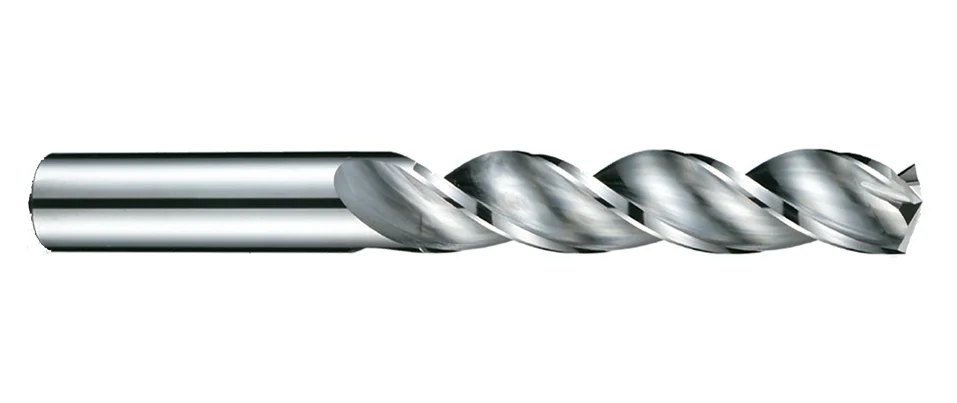

D415 High Performance 3-Flute Drills
METRIC
DIN
- DIN 5XD Drills-3 Flutes
- Designed with high chip evacuating flutes.
- To provide higher drilling and milling rate and improve stability on drilling performance.
- Suitable for drilling with 5XD depth.
- Improved strength design for cutting different steels below 48HRC, cast iron, aluminium and copper.
- Application for drill positioning and chamfering.
AL, Cu
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | K | N | |||
---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR9 | GR10 | GR11 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | Cast Iron | Aluminium | Copper |
Product Specification
Dc | Lc | L |
---|---|---|
h7 | mm | mm |
3 | 22 | 46 |
3.1 | 24 | 49 |
3.2 | 24 | 49 |
3.3 | 24 | 49 |
3.4 | 27 | 52 |
3.5 | 27 | 52 |
3.6 | 27 | 52 |
3.7 | 27 | 52 |
3.8 | 30 | 55 |
3.9 | 30 | 55 |
4 | 30 | 55 |
4.1 | 30 | 55 |
4.2 | 30 | 55 |
4.3 | 32 | 58 |
4.4 | 32 | 58 |
4.5 | 32 | 58 |
4.6 | 32 | 58 |
4.7 | 32 | 58 |
4.8 | 35 | 62 |
4.9 | 35 | 62 |
5 | 35 | 62 |
5.1 | 35 | 62 |
5.2 | 35 | 62 |
5.3 | 35 | 62 |
5.4 | 39 | 66 |
5.5 | 39 | 66 |
5.6 | 39 | 66 |
5.7 | 39 | 66 |
5.8 | 39 | 66 |
5.9 | 39 | 66 |
6 | 39 | 66 |
6.1 | 42 | 70 |
6.2 | 42 | 70 |
6.3 | 42 | 70 |
6.4 | 42 | 70 |
6.5 | 42 | 70 |
6.6 | 42 | 70 |
6.7 | 42 | 70 |
6.8 | 45 | 74 |
6.9 | 45 | 74 |
7 | 45 | 74 |
7.1 | 45 | 74 |
7.2 | 45 | 74 |
7.3 | 45 | 74 |
7.4 | 45 | 74 |
7.5 | 45 | 74 |
7.6 | 48 | 79 |
7.7 | 48 | 79 |
7.8 | 48 | 79 |
7.9 | 48 | 79 |
8 | 48 | 79 |
8.1 | 48 | 79 |
8.2 | 48 | 79 |
8.3 | 48 | 79 |
8.4 | 48 | 79 |
8.5 | 48 | 79 |
8.6 | 52 | 84 |
8.7 | 52 | 84 |
8.8 | 52 | 84 |
8.9 | 52 | 84 |
9 | 52 | 84 |
9.1 | 52 | 84 |
9.2 | 52 | 84 |
9.3 | 52 | 84 |
9.4 | 52 | 84 |
9.5 | 52 | 84 |
9.6 | 55 | 89 |
9.7 | 55 | 89 |
9.8 | 55 | 89 |
9.9 | 55 | 89 |
10 | 55 | 89 |
10.2 | 55 | 89 |
10.5 | 55 | 89 |
11 | 60 | 95 |
11.5 | 60 | 95 |
11.8 | 65 | 102 |
12 | 65 | 102 |
12.5 | 65 | 102 |
13 | 65 | 102 |
