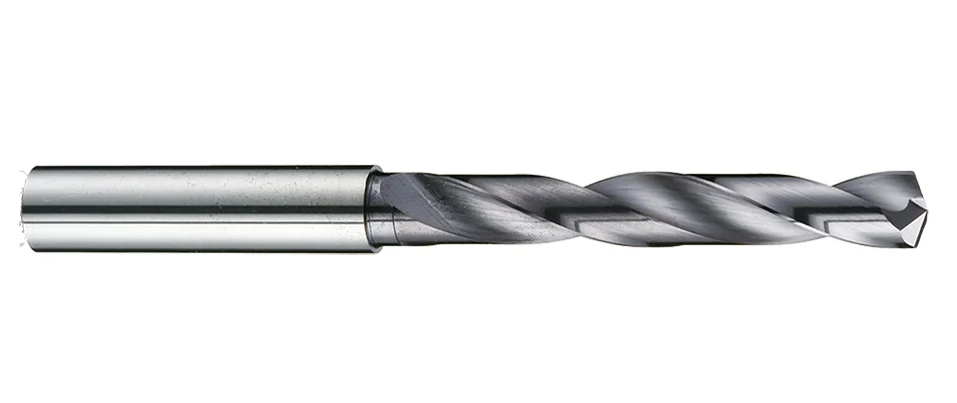

D432FT High Performance Drills
METRIC
DIN
- 140° S-type drill point design with centring and positioning function, reduce axial drilling force.
- Designed with high chip evacuating flutes.
- Good wear resistance and lubricating effect with Nano multilayer coating.
- D436FT Oil-feed design for internal coolant supply.
- Application for drilling steels below 48HRC, cast iron...and etc.
- Suitable for drilling with 5XD depth.
Steel < 48HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | K | |||
---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR9 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | Cast Iron |
Product Specification
Dc | Lc | L | d |
---|---|---|---|
m7 | mm | mm | h6 |
3 | 28 | 66 | 6 |
3.1 | 28 | 66 | 6 |
3.2 | 28 | 66 | 6 |
3.3 | 28 | 66 | 6 |
3.4 | 28 | 66 | 6 |
3.5 | 28 | 66 | 6 |
3.6 | 28 | 66 | 6 |
3.7 | 28 | 66 | 6 |
3.8 | 36 | 74 | 6 |
3.9 | 36 | 74 | 6 |
4 | 36 | 74 | 6 |
4.1 | 36 | 74 | 6 |
4.2 | 36 | 74 | 6 |
4.3 | 36 | 74 | 6 |
4.4 | 36 | 74 | 6 |
4.5 | 36 | 74 | 6 |
4.6 | 36 | 74 | 6 |
4.7 | 36 | 74 | 6 |
4.8 | 44 | 82 | 6 |
4.9 | 44 | 82 | 6 |
5 | 44 | 82 | 6 |
5.1 | 44 | 82 | 6 |
5.2 | 44 | 82 | 6 |
5.3 | 44 | 82 | 6 |
5.4 | 44 | 82 | 6 |
5.5 | 44 | 82 | 6 |
5.6 | 44 | 82 | 6 |
5.7 | 44 | 82 | 6 |
5.8 | 44 | 82 | 6 |
5.9 | 44 | 82 | 6 |
6 | 44 | 82 | 6 |
6.1 | 53 | 91 | 8 |
6.2 | 53 | 91 | 8 |
6.3 | 53 | 91 | 8 |
6.4 | 53 | 91 | 8 |
6.5 | 53 | 91 | 8 |
6.6 | 53 | 91 | 8 |
6.7 | 53 | 91 | 8 |
6.8 | 53 | 91 | 8 |
6.9 | 53 | 91 | 8 |
7 | 53 | 91 | 8 |
7.1 | 53 | 91 | 8 |
7.2 | 53 | 91 | 8 |
7.3 | 53 | 91 | 8 |
7.4 | 53 | 91 | 8 |
7.5 | 53 | 91 | 8 |
7.6 | 53 | 91 | 8 |
7.7 | 53 | 91 | 8 |
7.8 | 53 | 91 | 8 |
7.9 | 53 | 91 | 8 |
8 | 53 | 91 | 8 |
8.1 | 61 | 103 | 10 |
8.2 | 61 | 103 | 10 |
8.3 | 61 | 103 | 10 |
8.4 | 61 | 103 | 10 |
8.5 | 61 | 103 | 10 |
8.6 | 61 | 103 | 10 |
8.7 | 61 | 103 | 10 |
8.8 | 61 | 103 | 10 |
8.9 | 61 | 103 | 10 |
9 | 61 | 103 | 10 |
9.1 | 61 | 103 | 10 |
9.2 | 61 | 103 | 10 |
9.3 | 61 | 103 | 10 |
9.4 | 61 | 103 | 10 |
9.5 | 61 | 103 | 10 |
9.6 | 61 | 103 | 10 |
9.7 | 61 | 103 | 10 |
9.8 | 61 | 103 | 10 |
9.9 | 61 | 103 | 10 |
10 | 61 | 103 | 10 |
10.2 | 71 | 118 | 12 |
10.5 | 71 | 118 | 12 |
10.8 | 71 | 118 | 12 |
11 | 71 | 118 | 12 |
11.5 | 71 | 118 | 12 |
12 | 71 | 118 | 12 |
12.5 | 77 | 124 | 14 |
13 | 77 | 124 | 14 |
13.5 | 77 | 124 | 14 |
14 | 77 | 124 | 14 |
14.5 | 83 | 133 | 16 |
15 | 83 | 133 | 16 |
15.5 | 83 | 133 | 16 |
16 | 83 | 133 | 16 |
16.5 | 93 | 143 | 18 |
17 | 93 | 143 | 18 |
17.5 | 93 | 143 | 18 |
18 | 93 | 143 | 18 |
18.5 | 101 | 153 | 20 |
19 | 101 | 153 | 20 |
19.5 | 101 | 153 | 20 |
20 | 101 | 153 | 20 |
