Aluminium
| P | H | M | K | N | S |
|---|---|---|---|---|---|
Work Material
| N | ||
|---|---|---|
| GR10 | GR11 | GR12 |
| Aluminium | Copper | Plastics |

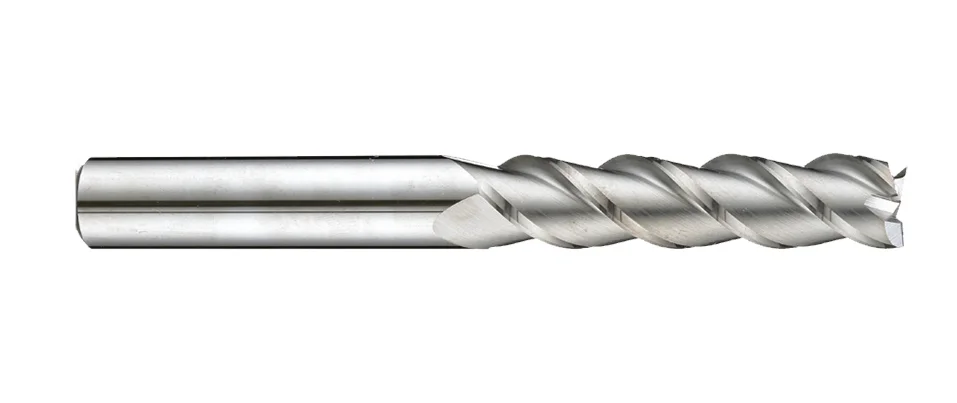

Product Specification
| Dc | Lc | L | d | z |
|---|---|---|---|---|
| 0 -0.03 | mm | mm | h5 | |
| 3 | 20 | 57 | 3 | 3 |
| 4 | 20 | 57 | 4 | 3 |
| 5 | 25 | 63 | 5 | 3 |
| 6 | 28 | 75 | 6 | 3 |
| 7 | 30 | 75 | 8 | 3 |
| 8 | 30 | 75 | 8 | 3 |
| 9 | 32 | 75 | 10 | 3 |
| 10 | 32 | 75 | 10 | 3 |
| 12 | 50 | 100 | 12 | 3 |
| 14 | 57 | 127 | 14 | 3 |
| 16 | 57 | 127 | 16 | 3 |
| 20 | 57 | 127 | 20 | 3 |
