E145 End Mills For Aluminium
METRIC
ASIA

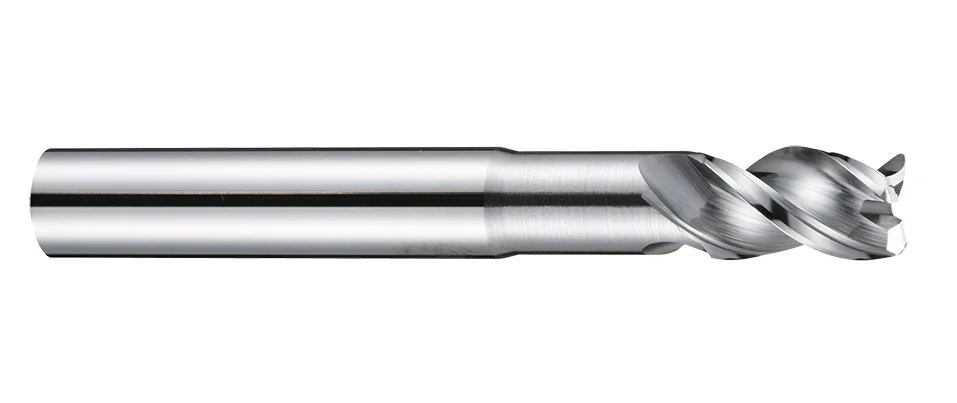

- End Mills with Corner Radius for Aluminium- 3 Flutes Short Type · Long Neck
- Design with sharp cutting edge, high removal cutting geometry, and fine grinding smooth surface to prevent sticking problem.
- Higher finishing of cutting edge to have better surface roughness after processing.
- With corner Radius to enhance tool life.
- Application for roughing and finishing in various Aluminium.
Aluminium
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
N | ||
---|---|---|
GR10 | GR11 | GR14 |
Aluminium | Copper | Graphite |
Product Specification
Dc | R | Lc | L | d | L1 | D1 | z |
---|---|---|---|---|---|---|---|
0 -0.02 | ±0.01 | mm | mm | h6 | mm | mm | |
3 | - | 4.5 | 50 | 6 | 9 | 2.8 | 3 |
3 | R0.1 | 4.5 | 50 | 6 | 9 | 2.8 | 3 |
3 | R0.2 | 4.5 | 50 | 6 | 9 | 2.8 | 3 |
3 | R0.3 | 4.5 | 50 | 6 | 9 | 2.8 | 3 |
3 | R0.5 | 4.5 | 50 | 6 | 9 | 2.8 | 3 |
4 | - | 6 | 50 | 6 | 12 | 3.7 | 3 |
4 | R0.1 | 6 | 50 | 6 | 12 | 3.7 | 3 |
4 | R0.2 | 6 | 50 | 6 | 12 | 3.7 | 3 |
4 | R0.3 | 6 | 50 | 6 | 12 | 3.7 | 3 |
4 | R0.5 | 6 | 50 | 6 | 12 | 3.7 | 3 |
5 | - | 7.5 | 60 | 6 | 15 | 4.6 | 3 |
5 | R0.1 | 7.5 | 60 | 6 | 15 | 4.6 | 3 |
5 | R0.2 | 7.5 | 60 | 6 | 15 | 4.6 | 3 |
5 | R0.3 | 7.5 | 60 | 6 | 15 | 4.6 | 3 |
5 | R0.5 | 7.5 | 60 | 6 | 15 | 4.6 | 3 |
6 | - | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R0.2 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R0.3 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R0.5 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R0.8 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R1.2 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R1.5 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R1.6 | 9 | 60 | 6 | 18 | 5.5 | 3 |
6 | R2 | 9 | 60 | 6 | 18 | 5.5 | 3 |
8 | - | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R0.2 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R0.3 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R0.5 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R0.8 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R1 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R1.2 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R1.5 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R1.6 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R2 | 12 | 70 | 8 | 24 | 7.3 | 3 |
8 | R3 | 12 | 70 | 8 | 24 | 7.3 | 3 |
10 | - | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R0.2 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R0.3 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R0.5 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R0.8 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R1 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R1.2 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R1.5 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R1.6 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R2 | 15 | 80 | 10 | 30 | 9.2 | 3 |
10 | R3 | 15 | 80 | 10 | 30 | 9.2 | 3 |
12 | - | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R0.2 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R0.3 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R0.5 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R0.8 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R1 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R1.2 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R1.5 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R1.6 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R2 | 18 | 90 | 12 | 36 | 11 | 3 |
12 | R3 | 18 | 90 | 12 | 36 | 11 | 3 |
16 | - | 24 | 110 | 16 | 48 | 14.5 | 3 |
16 | R0.5 | 24 | 110 | 16 | 48 | 14.5 | 3 |
16 | R1 | 24 | 110 | 16 | 48 | 14.5 | 3 |
16 | R2 | 24 | 110 | 16 | 48 | 14.5 | 3 |
16 | R3 | 24 | 110 | 16 | 48 | 14.5 | 3 |
16 | R4 | 24 | 110 | 16 | 48 | 14.5 | 3 |
20 | - | 30 | 125 | 20 | 60 | 18.2 | 3 |
20 | R0.5 | 30 | 125 | 20 | 60 | 18.2 | 3 |
20 | R1 | 30 | 125 | 20 | 60 | 18.2 | 3 |
20 | R2 | 30 | 125 | 20 | 60 | 18.2 | 3 |
20 | R3 | 30 | 125 | 20 | 60 | 18.2 | 3 |
20 | R4 | 30 | 125 | 20 | 60 | 18.2 | 3 |
