Steel < 48HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | M | K | N | ||||
---|---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR8 | GR9 | GR10 | GR11 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | Stainless Steel | Cast Iron | Aluminium | Copper |

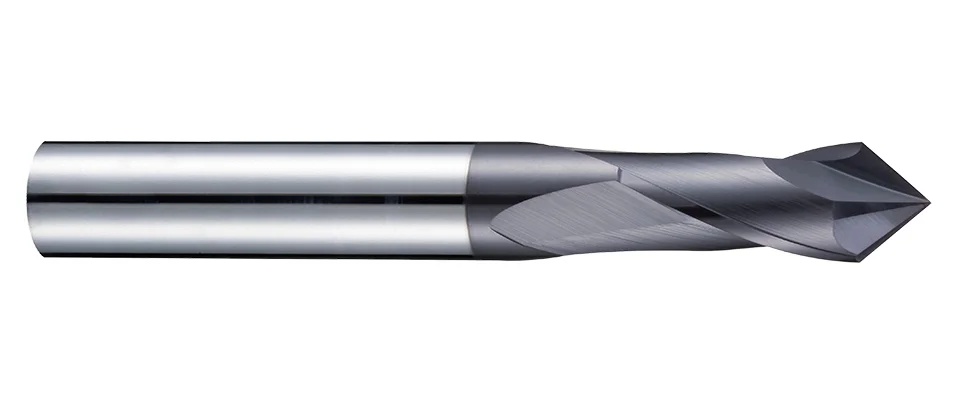

Product Specification
Dc | Lc | L | d | z |
---|---|---|---|---|
0 -0.02 | mm | mm | mm | |
0.5 | 1 | 38 | 3 | 2 |
0.6 | 1.2 | 38 | 3 | 2 |
0.8 | 1.6 | 38 | 3 | 2 |
1 | 2 | 38 | 3 | 2 |
1.2 | 2.4 | 38 | 3 | 2 |
1.5 | 3 | 38 | 3 | 2 |
1.8 | 3.6 | 38 | 3 | 2 |
2 | 4 | 38 | 3 | 2 |
2.5 | 5 | 38 | 3 | 2 |
3 | 6 | 50 | 3 | 2 |
4 | 8 | 50 | 4 | 2 |
5 | 12 | 50 | 6 | 2 |
6 | 12 | 50 | 6 | 2 |
8 | 16 | 60 | 8 | 2 |
10 | 20 | 72 | 10 | 2 |
12 | 24 | 75 | 12 | 2 |
16 | 32 | 100 | 16 | 2 |
20 | 40 | 100 | 20 | 2 |
