Steel < 48HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | M | K | N | |||
---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR8 | GR9 | GR11 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | Stainless Steel | Cast Iron | Copper |

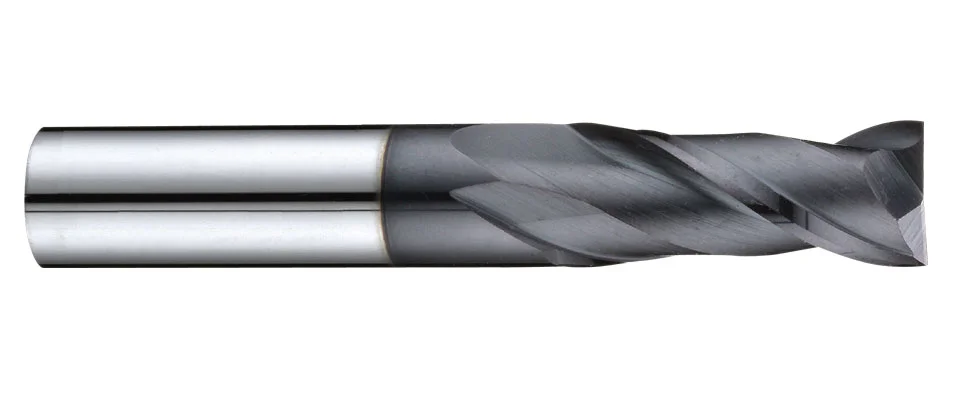

Product Specification
Dc | Lc | L | d | z |
---|---|---|---|---|
0 -0.02 | mm | mm | h6 | |
1/8 | 8 | 50 | 6 | 2 |
3/16 | 12 | 50 | 6 | 2 |
1/4 | 18 | 60 | 8 | 2 |
5/16 | 20 | 60 | 8 | 2 |
3/8 | 22 | 72 | 10 | 2 |
1/2 | 26 | 75 | 12 | 2 |
5/8 | 38 | 100 | 16 | 2 |
3/4 | 38 | 100 | 20 | 2 |
