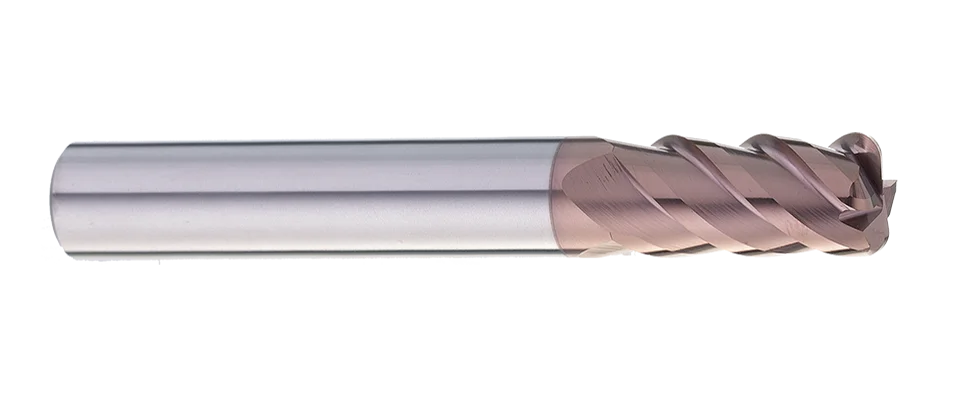

B286TX End Mills With Corner Radius
METRIC
ASIA
- High Performance End Mills with Corner Radius- 4 Flutes
- Using SMG carbide material and coated multilayer nano coating to increase lubrication and wear resistance with good tool life.
- Widely used in roughing and finishing 3D curved profile.
Steel < 62HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | M | K | S | ||||||
---|---|---|---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR6 | GR8 | GR9 | GR15 | GR16 | GR17 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | 48~56HRC Hardened Steel | Stainless Steel | Cast Iron | Titanium | Nickel | High Temp Alloys |
Product Specification
Dc | R | Lc | L | d | z |
---|---|---|---|---|---|
0 -0.02 | ±0.01 | mm | mm | h6 | |
1 | R0.2 | 3 | 50 | 4 | 4 |
1.5 | R0.2 | 5 | 50 | 4 | 4 |
2 | R0.2 | 6 | 50 | 4 | 4 |
2 | R0.5 | 6 | 50 | 4 | 4 |
2.5 | R0.2 | 8 | 50 | 4 | 4 |
3A | R0.2 | 8 | 50 | 4 | 4 |
3A | R0.5 | 8 | 50 | 4 | 4 |
4A | R0.2 | 11 | 50 | 4 | 4 |
4A | R0.5 | 11 | 50 | 4 | 4 |
4A | R1 | 11 | 50 | 4 | 4 |
3 | R0.2 | 8 | 50 | 6 | 4 |
3 | R0.5 | 8 | 50 | 6 | 4 |
4 | R0.2 | 11 | 50 | 6 | 4 |
4 | R0.5 | 11 | 50 | 6 | 4 |
4 | R1 | 11 | 50 | 6 | 4 |
5 | R0.2 | 13 | 50 | 6 | 4 |
5 | R0.5 | 13 | 50 | 6 | 4 |
5 | R1 | 13 | 50 | 6 | 4 |
6 | R0.2 | 16 | 50 | 6 | 4 |
6 | R0.3 | 16 | 50 | 6 | 4 |
6 | R0.5 | 16 | 50 | 6 | 4 |
6 | R1 | 16 | 50 | 6 | 4 |
8 | R0.2 | 20 | 60 | 8 | 4 |
8 | R0.3 | 20 | 60 | 8 | 4 |
8 | R0.5 | 20 | 60 | 8 | 4 |
8 | R1 | 20 | 60 | 8 | 4 |
8 | R2 | 20 | 60 | 8 | 4 |
10 | R0.2 | 22 | 72 | 10 | 4 |
10 | R0.3 | 22 | 72 | 10 | 4 |
10 | R0.5 | 22 | 72 | 10 | 4 |
10 | R1 | 22 | 72 | 10 | 4 |
10 | R2 | 22 | 72 | 10 | 4 |
10 | R3 | 22 | 72 | 10 | 4 |
12 | R0.5 | 26 | 75 | 12 | 4 |
12 | R1 | 26 | 75 | 12 | 4 |
12 | R2 | 26 | 75 | 12 | 4 |
12 | R3 | 26 | 75 | 12 | 4 |
16 | R1 | 38 | 100 | 16 | 4 |
16 | R2 | 38 | 100 | 16 | 4 |
16 | R3 | 38 | 100 | 16 | 4 |
20 | R1 | 38 | 100 | 20 | 4 |
20 | R2 | 38 | 100 | 20 | 4 |
20 | R3 | 38 | 100 | 20 | 4 |
