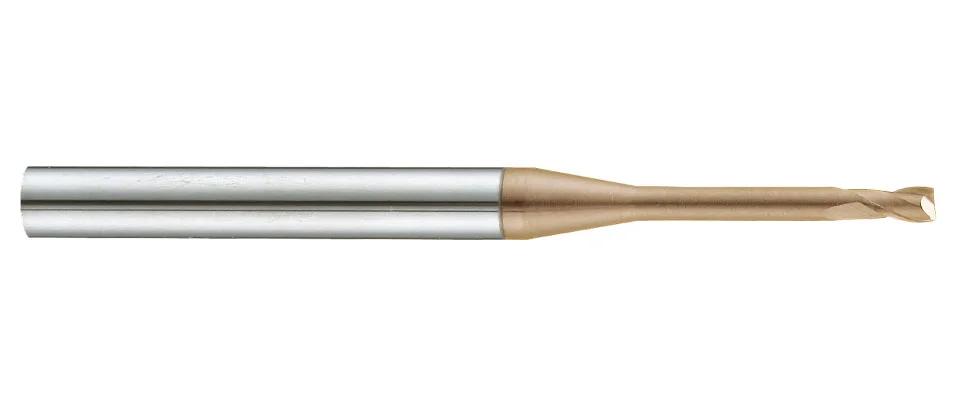

F692TX End Mills For Rib Processing
METRIC
ASIA
- End Mills For Rib Processing- 2 Flutes Square
- Widely used in high precition mold and deep machining angle clean with long neck.
- Perform excellent lubrication effect and high wear resistance with Nano multilayer coating.
- Available with complete size range.
- Workable for various steel materials and copper electrode materials.
Steel < 70HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | K | |||||
---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR6 | GR7 | GR9 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | 48~56HRC Hardened Steel | 56~68HRC Hardened Steel | Cast Iron |
Product Specification
Dc | Lc | L | d | L1 | D1 | z |
---|---|---|---|---|---|---|
0 -0.02 | mm | mm | h5 | mm | mm | |
0.2 | 0.3 | 50 | 4 | 0.5 | 0.17 | 2 |
0.2 | 0.3 | 50 | 4 | 1 | 0.17 | 2 |
0.2 | 0.3 | 50 | 4 | 2 | 0.17 | 2 |
0.2 | 0.3 | 50 | 4 | 3 | 0.17 | 2 |
0.3 | 0.45 | 50 | 4 | 1 | 0.27 | 2 |
0.3 | 0.45 | 50 | 4 | 1.5 | 0.27 | 2 |
0.3 | 0.45 | 50 | 4 | 2 | 0.27 | 2 |
0.3 | 0.45 | 50 | 4 | 3 | 0.27 | 2 |
0.3 | 0.45 | 50 | 4 | 4 | 0.27 | 2 |
0.4 | 0.6 | 50 | 4 | 1 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 1.5 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 2 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 3 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 4 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 5 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 6 | 0.37 | 2 |
0.4 | 0.6 | 50 | 4 | 8 | 0.37 | 2 |
0.5 | 0.7 | 50 | 4 | 1 | 0.45 | 2 |
0.5 | 0.7 | 50 | 4 | 2 | 0.45 | 2 |
0.5 | 0.7 | 50 | 4 | 3 | 0.45 | 2 |
0.5 | 0.7 | 50 | 4 | 4 | 0.45 | 2 |
0.5 | 0.7 | 50 | 4 | 6 | 0.45 | 2 |
0.5 | 0.7 | 50 | 4 | 8 | 0.45 | 2 |
0.5 | 0.7 | 50 | 4 | 10 | 0.45 | 2 |
0.6 | 0.9 | 50 | 4 | 2 | 0.55 | 2 |
0.6 | 0.9 | 50 | 4 | 3 | 0.55 | 2 |
0.6 | 0.9 | 50 | 4 | 4 | 0.55 | 2 |
0.6 | 0.9 | 50 | 4 | 6 | 0.55 | 2 |
0.6 | 0.9 | 50 | 4 | 8 | 0.55 | 2 |
0.6 | 0.9 | 50 | 4 | 10 | 0.55 | 2 |
0.7 | 1 | 50 | 4 | 2 | 0.65 | 2 |
0.7 | 1 | 50 | 4 | 4 | 0.65 | 2 |
0.7 | 1 | 50 | 4 | 6 | 0.65 | 2 |
0.7 | 1 | 50 | 4 | 8 | 0.65 | 2 |
0.8 | 1.2 | 50 | 4 | 2 | 0.75 | 2 |
0.8 | 1.2 | 50 | 4 | 4 | 0.75 | 2 |
0.8 | 1.2 | 50 | 4 | 6 | 0.75 | 2 |
0.8 | 1.2 | 50 | 4 | 8 | 0.75 | 2 |
0.8 | 1.2 | 50 | 4 | 10 | 0.75 | 2 |
0.8 | 1.2 | 50 | 4 | 12 | 0.75 | 2 |
0.9 | 1.4 | 50 | 4 | 4 | 0.85 | 2 |
0.9 | 1.4 | 50 | 4 | 6 | 0.85 | 2 |
0.9 | 1.4 | 50 | 4 | 8 | 0.85 | 2 |
0.9 | 1.4 | 50 | 4 | 10 | 0.85 | 2 |
1 | 1.5 | 50 | 4 | 2 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 3 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 4 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 6 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 8 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 10 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 12 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 14 | 0.95 | 2 |
1 | 1.5 | 50 | 4 | 16 | 0.95 | 2 |
1 | 1.5 | 60 | 4 | 18 | 0.95 | 2 |
1 | 1.5 | 60 | 4 | 20 | 0.95 | 2 |
1.2 | 1.8 | 50 | 4 | 6 | 1.15 | 2 |
1.2 | 1.8 | 50 | 4 | 8 | 1.15 | 2 |
1.2 | 1.8 | 50 | 4 | 10 | 1.15 | 2 |
1.2 | 1.8 | 50 | 4 | 12 | 1.15 | 2 |
1.2 | 1.8 | 50 | 4 | 14 | 1.15 | 2 |
1.2 | 1.8 | 50 | 4 | 16 | 1.15 | 2 |
1.4 | 2.1 | 50 | 4 | 6 | 1.35 | 2 |
1.4 | 2.1 | 50 | 4 | 8 | 1.35 | 2 |
1.4 | 2.1 | 50 | 4 | 10 | 1.35 | 2 |
1.4 | 2.1 | 50 | 4 | 12 | 1.35 | 2 |
1.4 | 2.1 | 50 | 4 | 14 | 1.35 | 2 |
1.4 | 2.1 | 50 | 4 | 16 | 1.35 | 2 |
1.5 | 2.3 | 50 | 4 | 4 | 1.45 | 2 |
1.5 | 2.3 | 50 | 4 | 6 | 1.45 | 2 |
1.5 | 2.3 | 50 | 4 | 8 | 1.45 | 2 |
1.5 | 2.3 | 50 | 4 | 10 | 1.45 | 2 |
1.5 | 2.3 | 50 | 4 | 12 | 1.45 | 2 |
1.5 | 2.3 | 50 | 4 | 14 | 1.45 | 2 |
1.5 | 2.3 | 50 | 4 | 16 | 1.45 | 2 |
1.5 | 2.3 | 60 | 4 | 18 | 1.45 | 2 |
1.5 | 2.3 | 60 | 4 | 20 | 1.45 | 2 |
1.5 | 2.3 | 65 | 4 | 25 | 1.45 | 2 |
1.5 | 2.3 | 70 | 4 | 30 | 1.45 | 2 |
1.6 | 2.4 | 50 | 4 | 6 | 1.55 | 2 |
1.6 | 2.4 | 50 | 4 | 8 | 1.55 | 2 |
1.6 | 2.4 | 50 | 4 | 10 | 1.55 | 2 |
1.6 | 2.4 | 50 | 4 | 12 | 1.55 | 2 |
1.6 | 2.4 | 50 | 4 | 14 | 1.55 | 2 |
1.6 | 2.4 | 50 | 4 | 16 | 1.55 | 2 |
1.6 | 2.4 | 60 | 4 | 18 | 1.55 | 2 |
1.6 | 2.4 | 60 | 4 | 20 | 1.55 | 2 |
1.8 | 2.7 | 50 | 4 | 6 | 1.75 | 2 |
1.8 | 2.7 | 50 | 4 | 8 | 1.75 | 2 |
1.8 | 2.7 | 50 | 4 | 10 | 1.75 | 2 |
1.8 | 2.7 | 50 | 4 | 12 | 1.75 | 2 |
1.8 | 2.7 | 50 | 4 | 14 | 1.75 | 2 |
1.8 | 2.7 | 50 | 4 | 16 | 1.75 | 2 |
1.8 | 2.7 | 60 | 4 | 18 | 1.75 | 2 |
1.8 | 2.7 | 60 | 4 | 20 | 1.75 | 2 |
2 | 3 | 50 | 4 | 4 | 1.95 | 2 |
2 | 3 | 50 | 4 | 6 | 1.95 | 2 |
2 | 3 | 50 | 4 | 8 | 1.95 | 2 |
2 | 3 | 50 | 4 | 10 | 1.95 | 2 |
2 | 3 | 50 | 4 | 12 | 1.95 | 2 |
2 | 3 | 50 | 4 | 14 | 1.95 | 2 |
2 | 3 | 50 | 4 | 16 | 1.95 | 2 |
2 | 3 | 60 | 4 | 18 | 1.95 | 2 |
2 | 3 | 60 | 4 | 20 | 1.95 | 2 |
2 | 3 | 60 | 4 | 25 | 1.95 | 2 |
2 | 3 | 70 | 4 | 30 | 1.95 | 2 |
2 | 3 | 75 | 4 | 35 | 1.95 | 2 |
2 | 3 | 80 | 4 | 40 | 1.95 | 2 |
2.5 | 3.7 | 50 | 4 | 8 | 2.4 | 2 |
2.5 | 3.7 | 50 | 4 | 10 | 2.4 | 2 |
2.5 | 3.7 | 50 | 4 | 12 | 2.4 | 2 |
2.5 | 3.7 | 50 | 4 | 14 | 2.4 | 2 |
2.5 | 3.7 | 60 | 4 | 16 | 2.4 | 2 |
2.5 | 3.7 | 60 | 4 | 18 | 2.4 | 2 |
2.5 | 3.7 | 60 | 4 | 20 | 2.4 | 2 |
2.5 | 3.7 | 70 | 4 | 25 | 2.4 | 2 |
2.5 | 3.7 | 70 | 4 | 30 | 2.4 | 2 |
2.5 | 3.7 | 80 | 4 | 40 | 2.4 | 2 |
3 | 4.5 | 50 | 6 | 8 | 2.85 | 2 |
3 | 4.5 | 50 | 6 | 10 | 2.85 | 2 |
3 | 4.5 | 50 | 6 | 12 | 2.85 | 2 |
3 | 4.5 | 60 | 6 | 14 | 2.85 | 2 |
3 | 4.5 | 60 | 6 | 16 | 2.85 | 2 |
3 | 4.5 | 60 | 6 | 18 | 2.85 | 2 |
3 | 4.5 | 60 | 6 | 20 | 2.85 | 2 |
3 | 4.5 | 70 | 6 | 25 | 2.85 | 2 |
3 | 4.5 | 70 | 6 | 30 | 2.85 | 2 |
3 | 4.5 | 80 | 6 | 35 | 2.85 | 2 |
3 | 4.5 | 90 | 6 | 40 | 2.85 | 2 |
3 | 4.5 | 100 | 6 | 50 | 2.85 | 2 |
4 | 6 | 60 | 6 | 12 | 3.85 | 2 |
4 | 6 | 60 | 6 | 16 | 3.85 | 2 |
4 | 6 | 70 | 6 | 20 | 3.85 | 2 |
4 | 6 | 70 | 6 | 25 | 3.85 | 2 |
4 | 6 | 80 | 6 | 30 | 3.85 | 2 |
4 | 6 | 80 | 6 | 35 | 3.85 | 2 |
4 | 6 | 90 | 6 | 40 | 3.85 | 2 |
4 | 6 | 100 | 6 | 45 | 3.85 | 2 |
4 | 6 | 100 | 6 | 50 | 3.85 | 2 |
