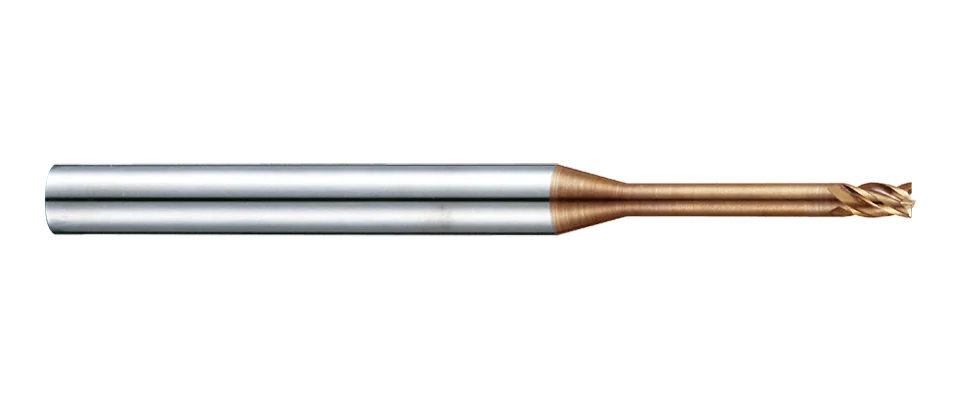

F694TX End Mills For Rib Processing
METRIC
ASIA
- End Mills For Rib Processing- 4 Flutes Square
- Widely used in high precition mold and deep machining angle clean with long neck.
- Perform excellent lubrication effect and high wear resistance with Nano multilayer coating.
- Workable for various steel materials and copper electrode materials.
Steel < 70HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | K | N | |||||
---|---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR6 | GR7 | GR9 | GR11 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | 48~56HRC Hardened Steel | 56~68HRC Hardened Steel | Cast Iron | Copper |
Product Specification
Dc | Lc | L | d | L1 | D1 | z |
---|---|---|---|---|---|---|
0 -0.02 | mm | mm | h5 | mm | mm | |
1 | 1.5 | 50 | 4 | 3 | 0.95 | 4 |
1 | 1.5 | 50 | 4 | 4 | 0.95 | 4 |
1 | 1.5 | 50 | 4 | 6 | 0.95 | 4 |
1 | 1.5 | 50 | 4 | 8 | 0.95 | 4 |
1 | 1.5 | 50 | 4 | 10 | 0.95 | 4 |
1 | 1.5 | 50 | 4 | 12 | 0.95 | 4 |
1.5 | 2.3 | 50 | 4 | 4 | 1.45 | 4 |
1.5 | 2.3 | 50 | 4 | 6 | 1.45 | 4 |
1.5 | 2.3 | 50 | 4 | 8 | 1.45 | 4 |
1.5 | 2.3 | 50 | 4 | 10 | 1.45 | 4 |
1.5 | 2.3 | 50 | 4 | 12 | 1.45 | 4 |
1.5 | 2.3 | 50 | 4 | 16 | 1.45 | 4 |
2 | 3 | 50 | 4 | 6 | 1.95 | 4 |
2 | 3 | 50 | 4 | 8 | 1.95 | 4 |
2 | 3 | 50 | 4 | 10 | 1.95 | 4 |
2 | 3 | 50 | 4 | 12 | 1.95 | 4 |
2 | 3 | 50 | 4 | 16 | 1.95 | 4 |
2 | 3 | 60 | 4 | 20 | 1.95 | 4 |
2 | 3 | 60 | 4 | 25 | 1.95 | 4 |
2 | 3 | 70 | 4 | 30 | 1.95 | 4 |
3 | 4.5 | 50 | 6 | 8 | 2.85 | 4 |
3 | 4.5 | 50 | 6 | 10 | 2.85 | 4 |
3 | 4.5 | 50 | 6 | 12 | 2.85 | 4 |
3 | 4.5 | 60 | 6 | 16 | 2.85 | 4 |
3 | 4.5 | 60 | 6 | 20 | 2.85 | 4 |
3 | 4.5 | 70 | 6 | 25 | 2.85 | 4 |
3 | 4.5 | 70 | 6 | 30 | 2.85 | 4 |
4 | 6 | 60 | 6 | 12 | 3.85 | 4 |
4 | 6 | 60 | 6 | 16 | 3.85 | 4 |
4 | 6 | 70 | 6 | 20 | 3.85 | 4 |
4 | 6 | 70 | 6 | 25 | 3.85 | 4 |
4 | 6 | 80 | 6 | 30 | 3.85 | 4 |
4 | 6 | 90 | 6 | 40 | 3.85 | 4 |
5 | 7.5 | 60 | 6 | 16 | 4.85 | 4 |
5 | 7.5 | 70 | 6 | 20 | 4.85 | 4 |
5 | 7.5 | 80 | 6 | 30 | 4.85 | 4 |
5 | 7.5 | 90 | 6 | 40 | 4.85 | 4 |
6 | 9 | 70 | 6 | 20 | 5.85 | 4 |
6 | 9 | 80 | 6 | 30 | 5.85 | 4 |
6 | 9 | 90 | 6 | 40 | 5.85 | 4 |
6 | 9 | 100 | 6 | 50 | 5.85 | 4 |
