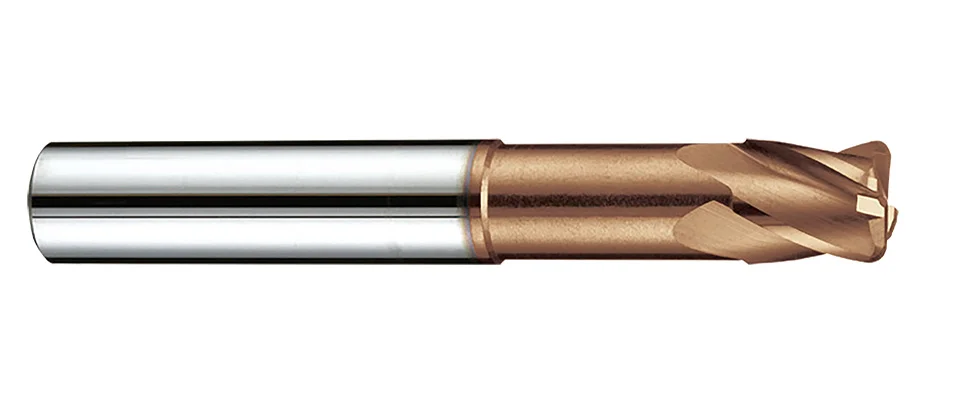

Steel < 62HRC
P | H | M | K | N | S |
---|---|---|---|---|---|
Work Material
P | H | K | |||||
---|---|---|---|---|---|---|---|
GR1 | GR2 | GR3 | GR4 | GR5 | GR6 | GR7 | GR9 |
Carbon Steel | <24HRC Low-alloyed Steel | <30HRC Hi-alloyed Steel | 30~38HRC Hardened Steel | 38~48HRC Hardened Steel | 48~56HRC Hardened Steel | 56~68HRC Hardened Steel | Cast Iron |
Product Specification
Dc | R | Lc | L | d | L1 | D1 | z |
---|---|---|---|---|---|---|---|
0 -0.02 | ±0.02 | mm | mm | h5 | mm | mm | |
3 | R0.3 | 4 | 57 | 6 | 14 | 2.8 | 4 |
3 | R0.5 | 4 | 57 | 6 | 14 | 2.8 | 4 |
4 | R0.3 | 5 | 57 | 6 | 16 | 3.7 | 4 |
4 | R0.5 | 5 | 57 | 6 | 16 | 3.7 | 4 |
4 | R1 | 5 | 57 | 6 | 16 | 3.7 | 4 |
6 | R0.5 | 7 | 57 | 6 | 20 | 5.5 | 4 |
6 | R1 | 7 | 57 | 6 | 20 | 5.5 | 4 |
6 | R1.5 | 7 | 57 | 6 | 20 | 5.5 | 4 |
8 | R0.5 | 9 | 63 | 8 | 26 | 7.4 | 4 |
8 | R1 | 9 | 63 | 8 | 26 | 7.4 | 4 |
8 | R1.5 | 9 | 63 | 8 | 26 | 7.4 | 4 |
8 | R2 | 9 | 63 | 8 | 26 | 7.4 | 4 |
10 | R0.5 | 11 | 72 | 10 | 31 | 9.2 | 4 |
10 | R1 | 11 | 72 | 10 | 31 | 9.2 | 4 |
10 | R1.5 | 11 | 72 | 10 | 31 | 9.2 | 4 |
10 | R2 | 11 | 72 | 10 | 31 | 9.2 | 4 |
10 | R2.5 | 11 | 72 | 10 | 31 | 9.2 | 4 |
12 | R0.5 | 13 | 83 | 12 | 37 | 11 | 4 |
12 | R1 | 13 | 83 | 12 | 37 | 11 | 4 |
12 | R1.5 | 13 | 83 | 12 | 37 | 11 | 4 |
12 | R2 | 13 | 83 | 12 | 37 | 11 | 4 |
12 | R3 | 13 | 83 | 12 | 37 | 11 | 4 |
16 | R2 | 17 | 92 | 16 | 43 | 14.5 | 4 |
16 | R4 | 17 | 92 | 16 | 43 | 14.5 | 4 |
